Оптический телеграф в Российской империи
Ещё 200 лет назад, в наполеоновские времена, главным средством связи в Российской империи была почта. При необъятных масштабах страны скорость обмена сообщений исчислялась неделями и месяцами!А между тем в Европе тогда уже вовсю использовали оптический телеграф системы Клода Шаппа, изобретенный им в 1794 году.

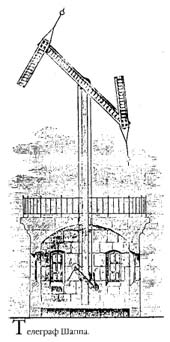

Рис.1. Телеграф Шаппа

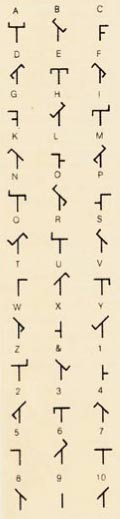

Рис.2. Варианты положений планок.
Телеграфная линия системы Шаппа состояла из сети станций, расположенных на расстоянии 8-12 км. Станция представляла собой башню с высокой 5-метровой мачтой, на которой шарнирно закреплялись подвижные планки (см. рис.1).
Планки могли принимать различные положения, каждое из которых означало какую-то букву, цифру, слово или даже фразу. На рис. 2 показаны несколько положений планок на мачте.
На каждой станции работали телеграфисты. Они непрерывно наблюдали в подзорную трубу за предстоящей станцией и, увидев переданный с нее сигнал, сразу же копировали его, придавая планкам на своей мачте то же положение с помощью блоков и канатов. Так же поступали и на следующей башне, и таким образом по цепочке сообщение распространялось далее по сети.
Независимо от француза Шаппа подобную систему связи в России изобрел Иван Кулибин, причем – в том же 1794 году. Но его изобретение, увы, не оценили соотечественники, и российская «дальнеизвещающая машина» оказалось в Кунсткамере.
По мнению историка Игоря Зимина, именно отсутствие оперативной связи между двумя великими князьями (Николаем Павловичем в Петербурге и Константином Павловичем в Варшаве) в ноябре-декабре 1825 г. сделало возможным выступление декабристов на Сенатской площади в Петербурге.
После декабрьского Восстания 1825 года император Николай I всерьез задумался о необходимости быстрого способа связи, и в 1833 году на крыше северо-западного ризалита Зимнего дворца в Санкт-Петербурге, прямо над покоями императора, возвели деревянный «телеграфический обсервационный домик» с двухскатной крышей. В нем расположилась первая в Российской империи станция оптического телеграфа системы Петра Шато.
Подобные «телеграфические домики» начали возводить и в других императорских резиденциях.
Жак Шато (в России - Петр) значительно упростил систему оптической связи Шаппа. Башни телеграфной линии около 20 м высотой строили по «высочайше утверждённому» образцу». Сверху на башне размещали трёхметровый железный шест с «семафорной стрелкой». Телеграфные мачты, или «семафорные стрелки» Шато, имели Т-образную форму, могли вращаться и принимали восемь фиксированных положений. На концах «семафорной стрелки» в темное время дня зажигались фонари (рис.3).

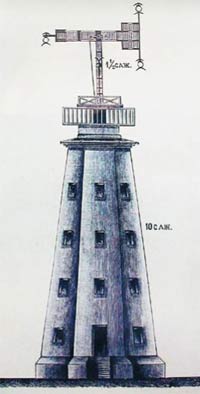

Рис.3. Телеграфная башня линии оптического телеграфа Петра Шато.
В 1833 году под руководством Жака Шато была построена первая линия оптического телеграфа Зимний дворец — Стрельна — Ораниенбаум — Кронштадт, то есть она протянулась из главной царской резиденции в главную базу Балтийского флота (рис.4).

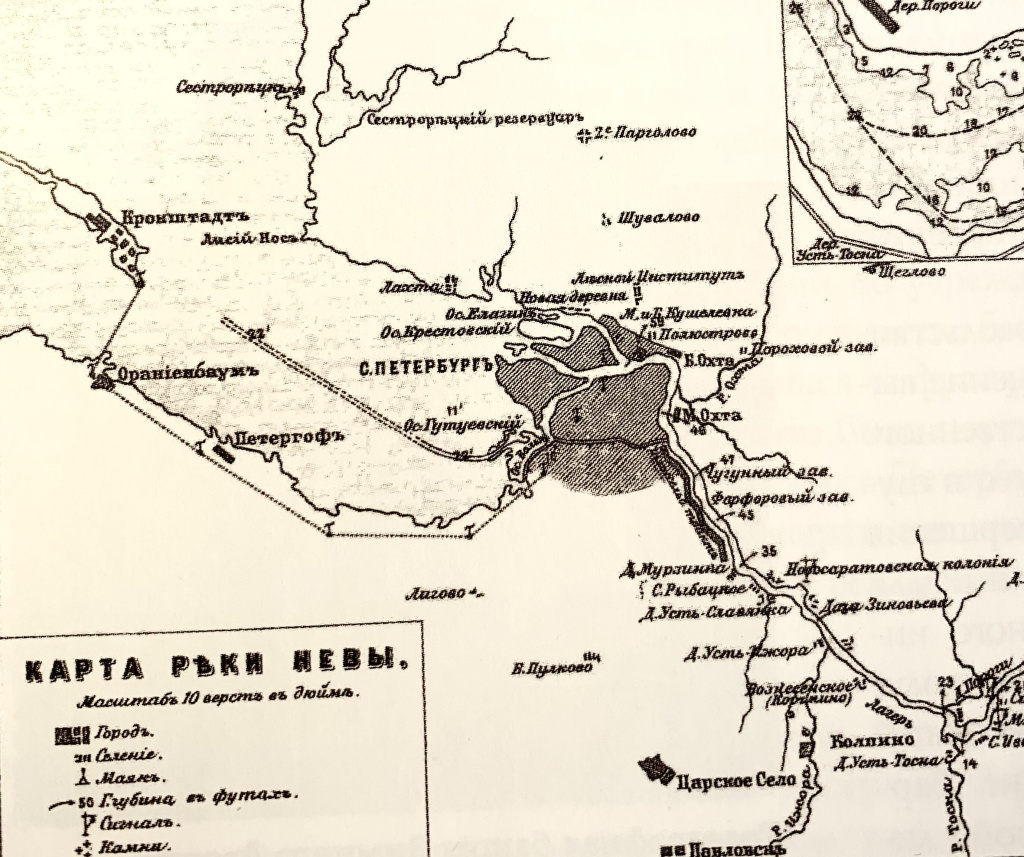

Рис.4. Линия оптического телеграфа Зимний дворец – Кронштадт.
Император остался доволен работой первой линии связи, и уже в 1835 году заработала вторая телеграфная линия: Зимний дворец — Царское село — Гатчина. Эта линия связала императорские резиденции, в которых располагались элитные гвардейские полки.
В этом же году архитектор Л.И.Шарлемань разработал проект нового «телеграфического домика» с покоями для директора телеграфической линии, его помощников и сигналистов, а также - Телеграфной башней.
Рис.5. «Пожар в Зимнем дворце 17 декабря 1837 года».
При восстановлении Зимнего дворца в 1838-1839 годах деревянные детали крыши заменили на металлические, чтобы избежать пожаров в дальнейшем. И вновь построили Телеграфную башню – на этот раз в камне (рис.6).

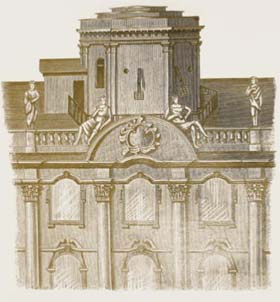

Рис.6. Каменная Телеграфная башня на крыше Зимнего дворца.
Изображения каменной Телеграфной башни донесли до нас многочисленные документы – как рисунки, так и фотографии (рис.7 и 8).
Рис.7. Акварель. Вид на Зимний дворец с Дворцовой набережной.
Рис.8. Почтовая открытка. Вид Зимнего дворца с Дворцовой набережной с Телеграфной башней на крыше.
Шестигранная башня на крыше Зимнего не имела семафорной мачты – «стрелки» телеграфа располагались на ее гранях без окон. Издалека телеграфные «стрелки» можно было принять за стрелки башенных часов.
Круглосуточно в 4 смены на станции дежурили сигналисты (так называли тогда телеграфистов). Так же работали телеграфисты и на других башнях на линии. Есть сведения, что от напряженного вглядывания вдаль в подзорную трубу сигналисты за несколько лет службы теряли зрение.
Северо-западный ризалит дворца, в котором располагались покои императора, особенно тщательно охранялся царскими гренадёрами, а телеграфный узел связи в нем был обеспечен дополнительным постом охраны. По «Положению об управлении Императорским Зимним дворцом», все входы на чердак охранялись, и для прохода в Телеграфную башню сигналистам требовались дополнительные пропуска.
В декабре 1839 года была запущена третья линия оптического телеграфа: Зимний дворец —Псков – Даугавпилс – Вильнюс – Гродно – Варшава протяженностью 1200 км (рис.9), самая длинная в мире!
Она успешно действовала до 1854 года, когда на смену оптическому телеграфу в России пришел электрический.
Ближайшая к Зимнему станция этой оптической телеграфной линии находилась примерно в 6 км от дворца – в районе современной станции метро «Технологический институт».
Линия была разделена на 6 участков, каждый из которых включал в себя 24-25 телеграфных постов. Работу каждого участка обеспечивали: дирекция из 6 чиновников и телеграфическая рота из 183 человек, в том числе 50 старших и 65 младших сигналистов. Всего же линия Санкт-Петербург – Варшава состояла из 149 башен, на линии служило более 1000 человек.

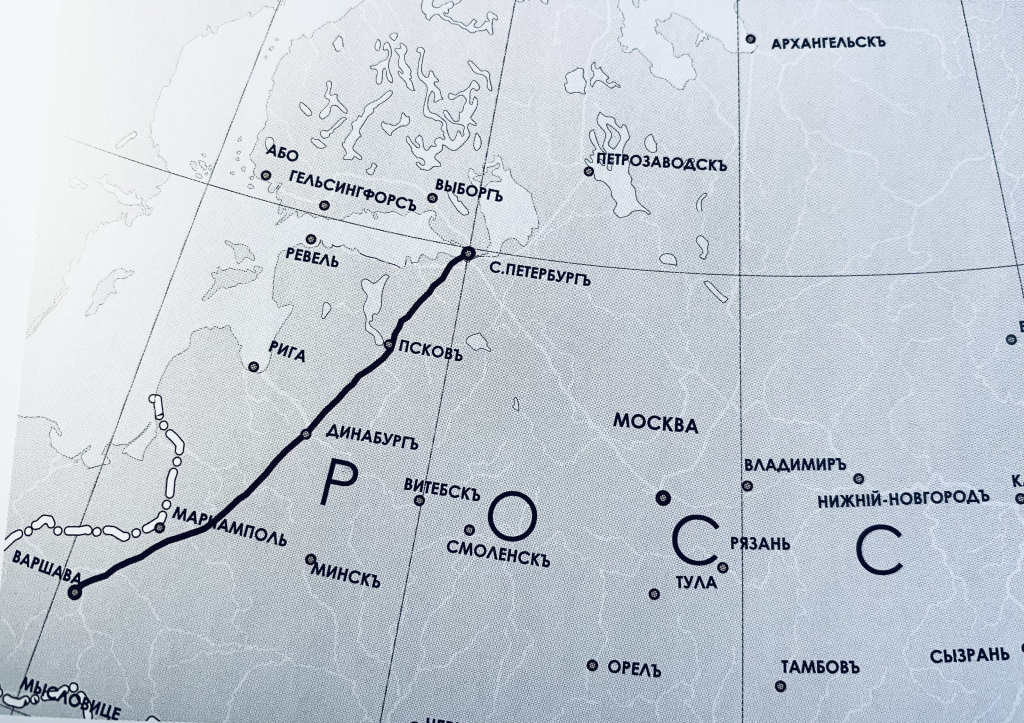

Рис.9. Телеграфная линия Санкт-Петербург – Варшава.
Сохранились сведения, что в ясную погоду сообщение из конца в конец линии, то есть из Петербурга в Варшаву, могло долететь за 20 минут! В таком случае, на каждой башне сигналисты тратили на приём и передачу сигнала в среднем около 8 секунд!
Примерный вид механизма управления оптическим телеграфом представлен на рисунке 10.

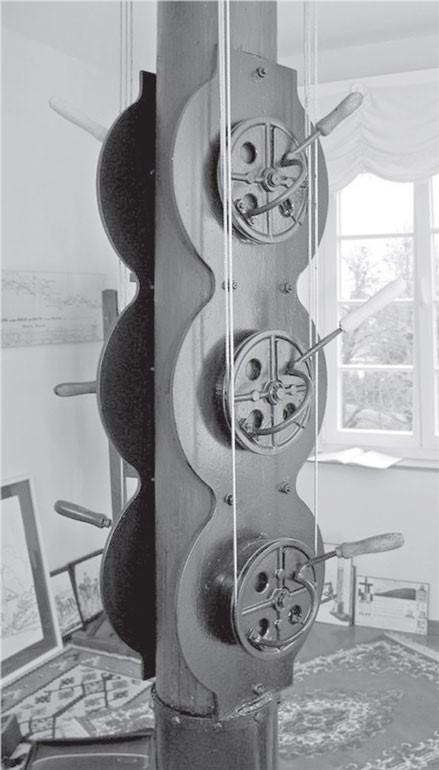

Рис.10. Механизм управления оптическим телеграфом.
На рисунке 11 изображен интерьер одной из станций оптического телеграфа в Пруссии.

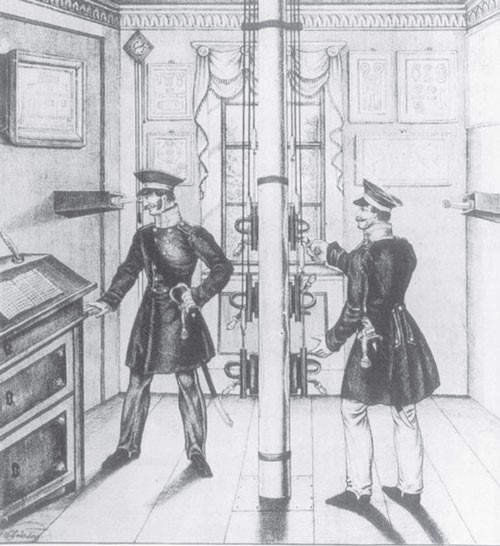

Рис.11. Интерьер одной из станций оптического телеграфа в Пруссии.
Передаваемые сообщения были закодированы. Таблицу кодов и «Устав телеграфическим сигналистам» разработал сам Петр Шато (рис.12).
«Устав телеграфическим сигналистам» 1835 года и «Краткий словарь для Кронштадтской телеграфической линии» 1837 года хранятся в библиотеке Центрального музея связи им. А. С. Попова в Санкт-Петербурге (Телеграфном музее 1872 года).
Эти документы помогают понять, как передавались телеграфные депеши.

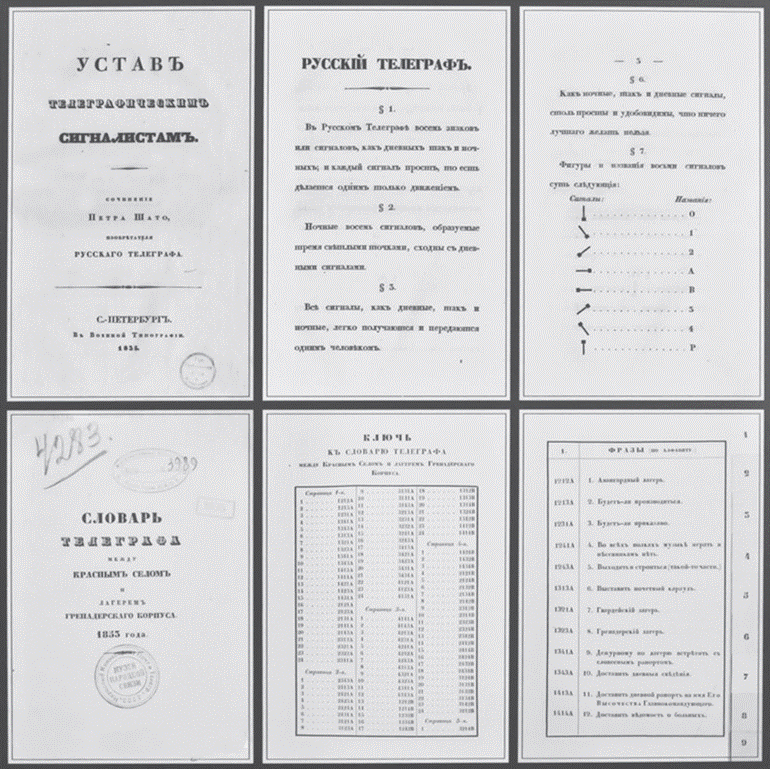

Рис.12. Устав телеграфическим сигналистам и Словарь телеграфа.
На каждой станции сигналисты фиксировали все принимаемые и передаваемые далее сигналы в специальном журнале, указывая свои фамилию и время передачи. Что именно они передают, служащие на промежуточных станциях не знали.
В Центральном музее связи им. А. С. Попова можно увидеть «модель оптического телеграфа Петра Шато в 1/10 натуральной величины» (рис.13). Документально подтверждено, что это устройство передал в Телеграфный музей начальник дворцового телеграфа Щелков в 1879 году. Эта работающая реплика скрупулезно повторяет оригинал во всех деталях, и вполне могла использоваться для обучения персонала в телеграфной службе Зимнего дворца.
Специальная «сигнальная школа» для подготовки телеграфистов оптического телеграфа была открыта уже в 1840 году.

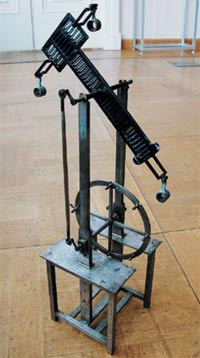

Рис.13. Модель оптического телеграфа Петра Шато в масштабе.
Важным недостатком оптического телеграфа была его зависимость от погодных условий.
Уже в 1930-е гг. начались эксперименты с проводной связью, не зависящей от погоды – электромагнитным телеграфом системы Шиллинга.
Российский ученый Павел Львович Шиллинг первым изобрел действующую систему электрического телеграфа – в 1832 году он провел успешные испытания шестистрелочного телеграфа в Петербурге. Работами барона Шиллинга очень заинтересовался император Николай I. Однако талантливый ученый умер в 1837 году, не успев завершить устройство проводной связи по заказу императора.
Эксперименты с электрическим телеграфом Шиллинга продолжил Борис Семенович Якоби. В 1840-е годы он создал несколько конструкций электрического телеграфа собственной разработки.
Стараниями Б.С.Якоби были проложены электрические проводные линии связи из Зимнего дворца в Главный штаб, Главное управление путей сообщения и публичных зданий, затем – в Царское село и другие императорские резиденции.
К середине 1850-х годов электрический телеграф окончательно вытеснил оптический, но при Николае I телеграфная станция располагалась по-прежнему в Телеграфной башне на крыше Зимнего. После смерти Николая I и воцарения его сына Александра II станцию телеграфа Зимнего дворца перевели «из башни упраздненного оптического телеграфа в нижний этаж … в отделение бывшей кухни Цесаревича».
Телеграфная башня на крыше Зимнего сохранилась до наших дней и хорошо видна с Дворцовой набережной. Ее венчает царственный двуглавый орел, символ императорской власти.
Хотя в действительности орел – трехглавый и даже трехкрылый. Таким его сделали для того, чтобы отовсюду он был заметен и выглядел как двуглавый. В 1930-е годы орла демонтировали, но в 2014 году – вернули на прежнее место!
На фотографиях ниже представлены современные виды на Телеграфную башню с разных ракурсов (рис.14 и 15).

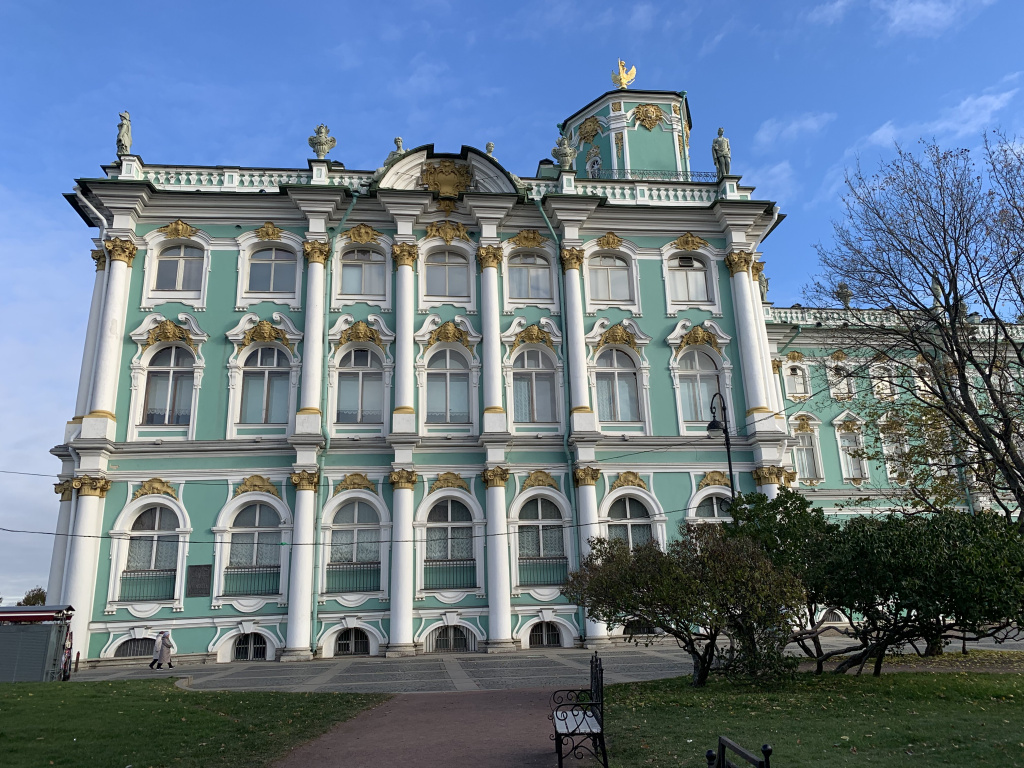

Рис.14. Телеграфная башня на крыше Зимнего дворца – октябрь 2023 года (вид 1).

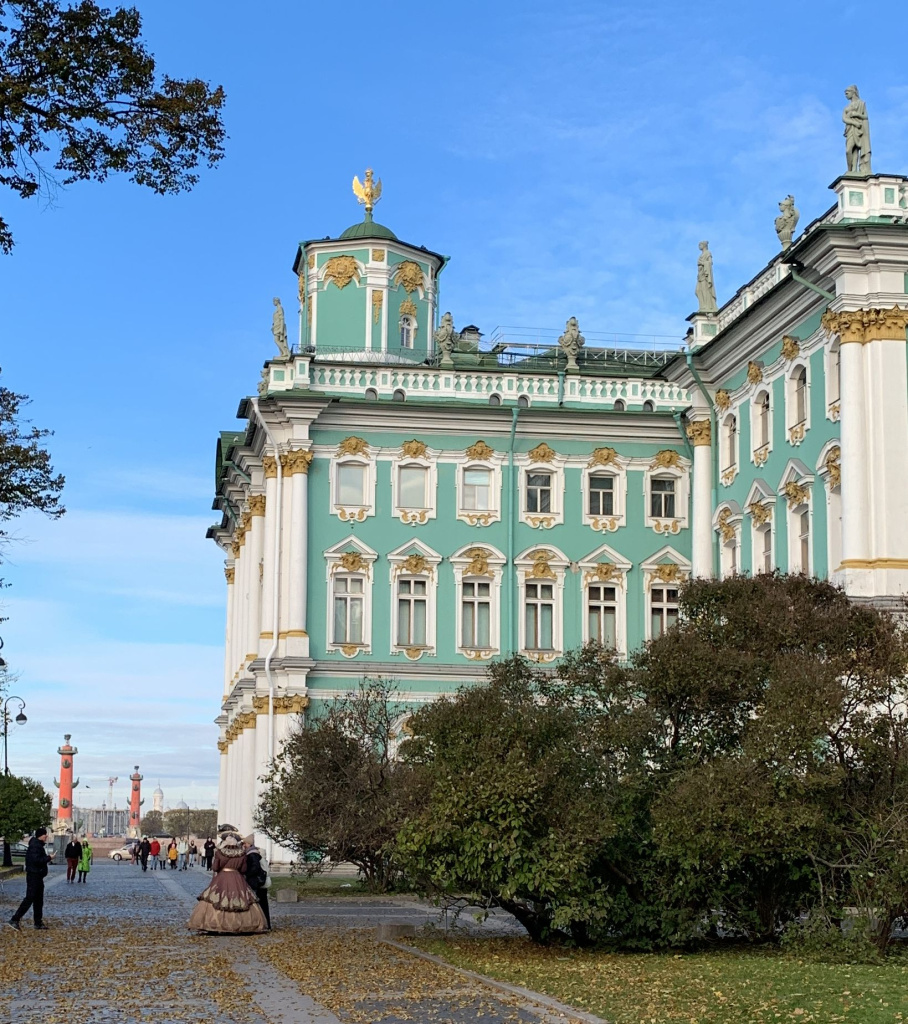

Рис.15. Телеграфная башня на крыше Зимнего дворца – октябрь 2023 года (вид 2).
Между прочим, последний российский император Николай II любил гулять по крыше Зимнего дворца, и попадал он туда как раз через Телеграфную башню.

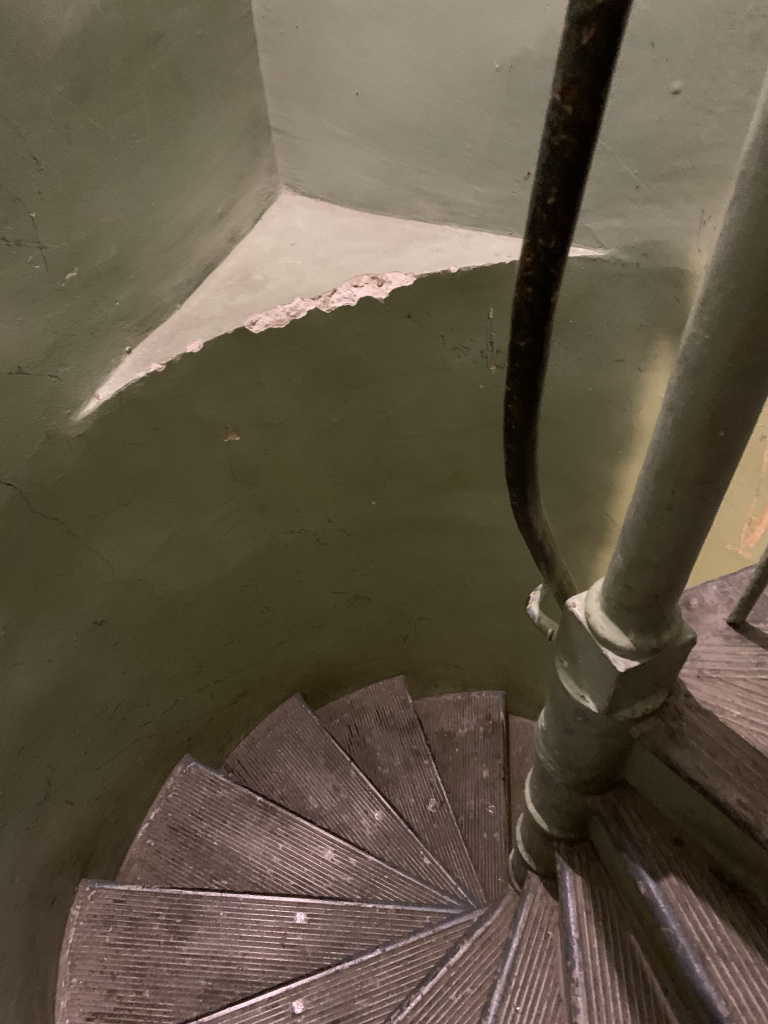

Рис.16. Лестница к Телеграфной башне на крыше северо-западного ризалита Зимнего дворца.
Специальные мостки на крыше, проложенные для таких прогулок, сохранились лишь частично. В ходе последней реставрации их заменили на современные.

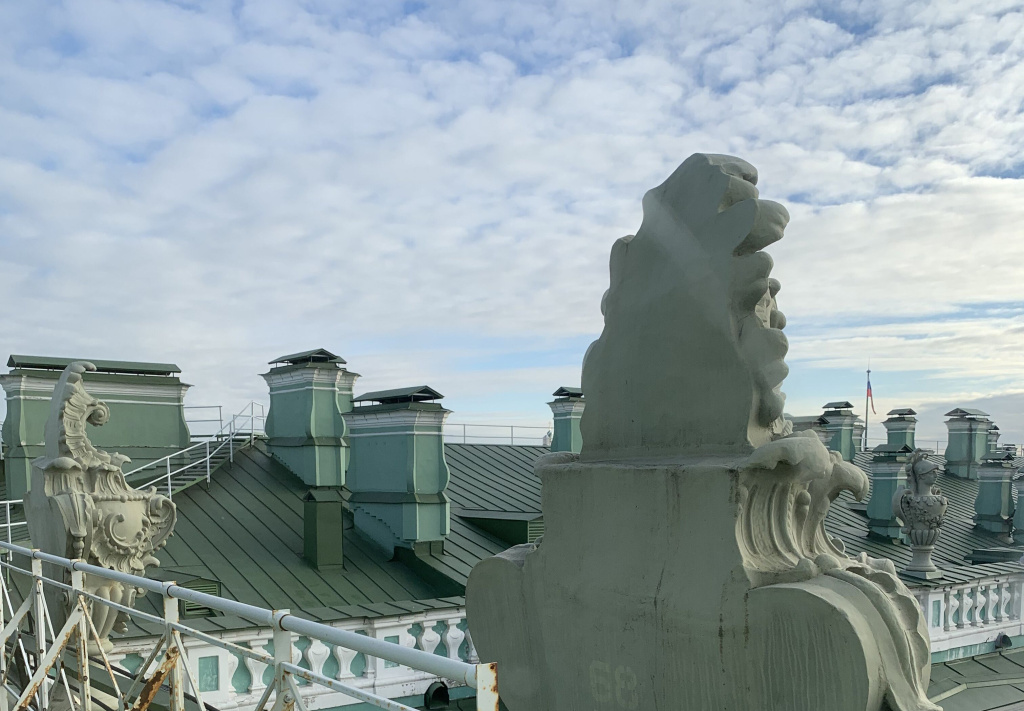

Рис.17. Мостки на крыше Зимнего дворца – вид из Телеграфной башни.
Телеграфная башня XIX века на крыше Зимнего дворца активно используется до сих пор. Но никакой телеграфной станции в ней уже нет – ни оптической, ни электрической. В настоящее время в Телеграфной башне – кладовая отдела Востока Государственного Эрмитажа.
Но из окон по-прежнему открываются очень красивые виды на город, Неву и на крышу Зимнего дворца (рис.18 и 19).

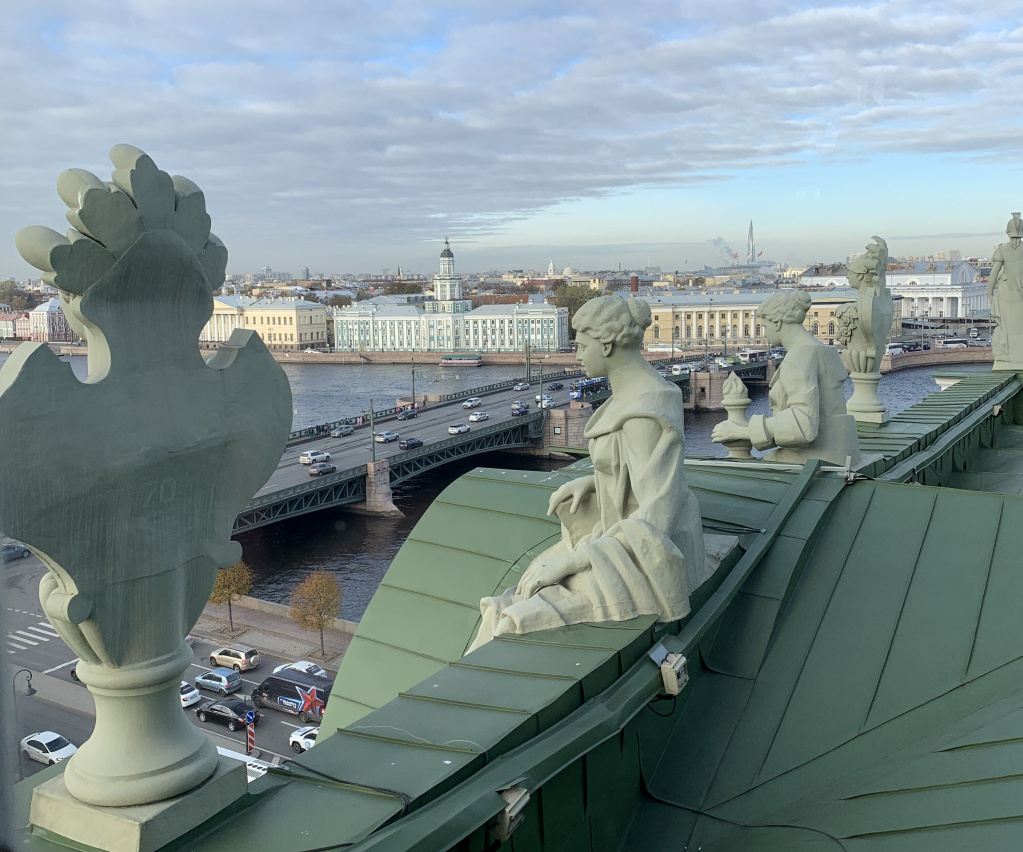

Рис.18. Вид на город и реку Неву из окна Телеграфной башни Зимнего дворца.

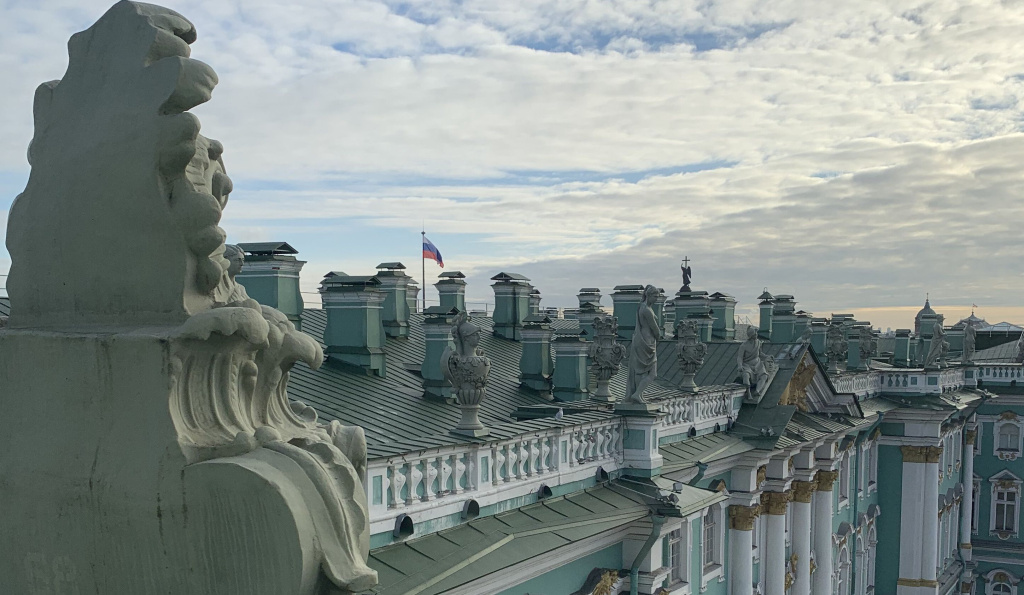

Рис.19. Вид на крышу из окна Телеграфной башни Зимнего дворца.
Источники:
1. [Электронный ресурс] - hermitagemuseum.org – официальный сайт Государственного Эрмитажа
2. Высоков М.С., История электросвязи Российской империи. – Москва, ЗАО РетнНет, 2010, с.41-163.
3. Зимин И.В., Детский мир императорских резиденций. – Москва, Изд-во Центрполиграф, 2011, с.319-326.
4. [Электронный ресурс] - Наука и Жизнь, № 8 , 2008 Ссылка. Главная станция оптического телеграфа Российской империи, - Маценков С.А.
5. [Электронный ресурс] - Ссылка - Зимин И.В., Зимний дворец. Люди и стены [История императорской резиденции, 1762–1917]
6. [Электронный ресурс] - Ссылка
Автор статьи – Урумян Тамара,
экскурсовод, хранитель Музея истории телефона
